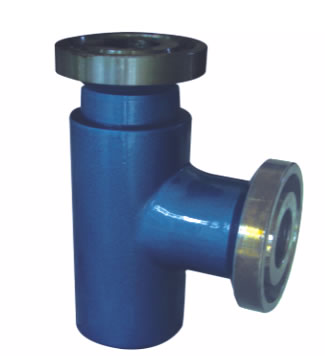

【油田高壓止回閥產品介紹】
油田高壓止回閥選用于公稱壓力PN1.6～42.0MPa,工作溫度-29～550℃的石油、化工、火力電站等各種工況的管路上。適用介質為：水、油品、蒸汽等。選材考究，符合國內、外相關標準，材料的全面質量高。密封副配對先進合理，閥瓣、閥座密封面采用鐵基合金或司太立（Stellite）鈷基硬質合金堆焊面成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。產品按國家標準GB/T12235設計制造。可采用各種配管法蘭標準及法蘭密封型式，滿足各種工程需要及用戶要求。閥體材料品種齊全，墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。可按用戶要求設計制造不同結構形式和連接形式的止回閥，為各種設備配套使用。
【油田高壓止回閥應用規范】
設計與制造 GB/T12235
連接端尺寸 結構長度 GB/T12221
法蘭尺寸 JB/T79
檢驗與試驗 JB/T9092
材料 碳鋼 GB/T12229
不銹鋼 GB/T12230
合金鋼 Q/ZB66
標志 GB/T12220
供貨 JB/T7928
【油田高壓止回閥主要材質】
碳鋼、低溫鋼、雙相鋼（F51/F53）、鈦合金、鋁青銅、因科鎳爾（INCONEL625）、SS304、SS304L、SS316、SS316L；鉻鉬鋼、蒙乃爾（400/500）、20#合金，哈氏合金等金屬材料

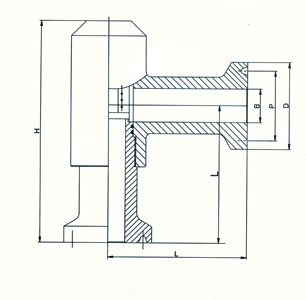

【油田高壓止回閥結構圖】
【油田高壓止回閥主要連接尺寸】
|
公稱壓力（MPa） |
公稱通徑（mm） |
尺寸（mm） |
|
B |
P |
D |
L |
|
16.0
20.0 |
25 |
22 |
50.8 |
80 |
127 |
|
32 |
28 |
60.32 |
80 |
140 |
|
40 |
35 |
88.8 |
100 |
152 |
|
50 |
45 |
88.8 |
120 |
184 |
|
65 |
58 |
88.8 |
120 |
210 |
|
80 |
72 |
107.95 |
170 |
235 |
|
100 |
90 |
123.82 |
170 |
273 |
|
25.0
35.0 |
25 |
22 |
50.8 |
80 |
127 |
|
32 |
28 |
60.32 |
80 |
140 |
|
40 |
36 |
88.8 |
100 |
152 |
|
50 |
45 |
88.8 |
120 |
184 |
|
65 |
58 |
88.8 |
120 |
210 |
|
80 |
72 |
107.95 |
170 |
235 |
|
100 |
90 |
123.82 |
170 |
273 |
訂貨須知：
一、①油田高壓止回閥產品名稱與型號②油田高壓止回閥口徑③油田高壓止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門油田高壓止回閥型號，請按油田高壓止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
