自密封法蘭截止閥

首頁> 自密封法蘭截止閥
所屬系列: 鍛鋼閥門

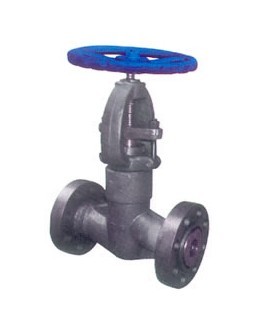

名稱: 自密封法蘭截止閥
型號: J41Y J41H
檢索關鍵字: 自密封截止閥,法蘭截止閥,高壓截止閥
銷售電話:021-59965667 59988753 圖文傳真:021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




自密封法蘭截止閥簡述

自密封法蘭截止閥有三種蓋設計形式。第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(316夾柔性石墨制造)密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋,按這種設計形式的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊透連接。第三種是壓力自緊式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,內壓自密環密封。

鍛鋼自密封截止閥設計結構和特征
截止閥的設計與制造符合API602,BS5352和ASME B16.34。檢驗與測試按API 598,標記按MSS-SP-25。

鍛鋼自密封截止閥采用以下結構

全徑或縮徑
明桿支架式(OS&Y)
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端(NPT)符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。

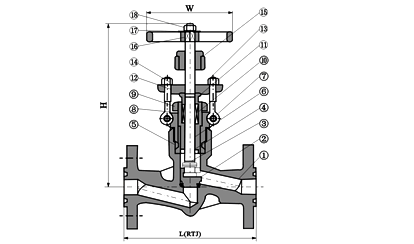

自密封法蘭截止閥結構解剖圖

自密封法蘭截止閥標準材質明細表



序號
零件名稱
CS to ASTM AS to ASTM
SS to ASTM
Ttpe A105 Type A182 F22 Type A182 304(L) A182 F316(L)
1
閥體
A105 A182 F22 A182 F304(L) A182 F316(L)
2
閥瓣
A276 420 A276 304 A276 304(L) A276 316(L)
3
閥桿
A182 F6 A182 F304 A182 F304(L) A182 F316(L)
4
密封螺母
A105 A182 F304 A182 F304(L) A182 F316(L)
5
密封圈
A182 F304L A182 F316L
6
閥蓋
A105 A182 F22       A182 F304(L)            A182 F316(L)
7
銷釘
A276 420 A182 F304
8
墊圈
A105 A182 F22       A182 F304(L)            A182 F316(L)
9
提升螺母
A194 2H A194 4 A194 8 A194 8M
10
填料
柔性石墨 PTFE
11
手輪
A276 420 A182 F304
12
填料壓板
A216 WCB A351 CF8
13
填料壓板
A193 B7 A193 B16 A193 B8 A193 B8M
14
螺母
A194 2H A194 4 A194 8 A194 8M
15
閥桿螺母
A276 410
16
手輪
A197
17
銘牌
SS
18
螺母
A194 2H A194 4 A194 8 A194 8M
適用介質
水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等
適用溫度 -29℃~425℃ -29℃~550℃ -29℃~180℃
注意:客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼;AS=合金鋼;SS=不銹鋼;

尺寸和重量
NPS 1/2" 3/4" 1" 11/4" 11/2" 2"
L(RTJ) 900Lb~1500Lb 216 229 254 279 305 368
2500Lb 264 273 308 349 384 451
H(開) 900Lb~1500Lb 318 318 318 398 408 524
2500Lb 333 333 333 410 420 524
W 160 160 180 200 250 280
重量 900Lb~1500Lb 15.5 16.9 18.9 28.9 34.3 52.8
2500Lb 18.0 20.5 23.0 36.1 45.0 81.5

訂貨須知:
一、①自密封法蘭截止閥
產品名稱與型號②自密封法蘭截止閥口徑③自密封法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門
自密封法蘭截止閥型號,請按自密封法蘭截止閥
型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數,由我們的正鋼閥門專家為您審核把關。
