【限流止回閥產品介紹】
LH45-16系列限流止回閥，主要用于多泵并聯使用時安裝于水泵壓出口，起限制水泵工作流量，防止停泵回流作用。該閥采用導閥—主閥構造，結構緊湊，重量較輕。
其性能與特點：
1.支持水泵工作點在高效區內工作；
2.限制水泵大流量，低效率時運行；
3.限制揚程可調范圍0.1～0.6MPA，出廠時設定在0.1MPA；
4.無級調節揚程功能；
5.防止水泵過載超而定電流燒壞電機；
6.微阻緩閉止回閥停泵時，關閉無水錘現象；
7.介質溫度：0～150°C.
【限流止回閥功能及主要作用原理】
1、限流功能
該限流止回閥安裝于水泵出口，在單泵啟動和非全數設計工作泵工作時，對工作泵起限制流量作用，使泵在較高效率狀態下工作；防止電動機在水泵低揚程、大流量、低效率時。發生過載現象；防止超額定電流燒電機現象的發生，同時起到一定的節能效果。
其限流原理為：依據水泵的設計工況點揚程，導閥自動檢測并控制水泵的實際工作揚程。以限制水泵的工作流量，限制電機的負載。
該閥設定一個控制工作揚程，當水泵工作揚程低于控制揚程時閥門做關閥動作，使實際工作揚程加大；當水泵工作揚程大于設定揚程時閥門全開，閥門阻力極小。
控制揚程的設定可以按電機額定電流設定，也可以按高效率工況設定，該閥門工作揚程設定值可調。一般出廠設定值為設計工況揚程。
2、止回功能
該閥的止回功能完全等同于微阻緩閉止回閥，且無關閉噪聲，零回流。
安裝調試
1.介質流動方向應與閥體箭頭方向一致；
2.外接導壓管裝置出廠前均通過壓力試驗，安裝時嚴禁損傷導壓裝置。

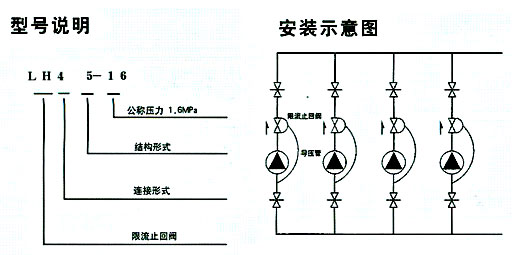

【限流止回閥安裝示意圖】
【限流止回閥安裝尺寸】
|
規格 DN |
結構長度(L)mm |
結構高度(H)mm |
最大工作流量m3/h |
局部阻力系數 |
|
50 |
240 |
295 |
25 |
|
|
65 |
260 |
320 |
50 |
|
|
80 |
280 |
360 |
70 |
|
|
100 |
360 |
445 |
100 |
4-6 |
|
125 |
390 |
480 |
150 |
4-6 |
|
150 |
458 |
580 |
250 |
4-6 |
|
200 |
530 |
660 |
400 |
3-6 |
|
250 |
645 |
700 |
800 |
3-6 |
|
300 |
665 |
800 |
1200 |
2-5 |
訂貨須知：
一、①限流止回閥產品名稱與型號②限流止回閥口徑③限流止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門限流止回閥型號，請按限流止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
