對夾式保溫球閥

首頁> 對夾式保溫球閥
所屬系列： 保溫閥門
名稱： 對夾式保溫球閥
型號： BQ73F BQ73W
檢索關鍵字： 保溫球閥,對夾式球閥,保溫對夾式球閥
銷售電話：021-59965667 59988753 圖文傳真：021-56467791

點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系!




對夾式保溫球閥工作原理

開啟過程

1在關閉位置，球體受閥桿的[wiki]機械[/wiki]施壓作用，緊壓在閥座上。

2當逆時針轉動手輪時，閥桿則反向運動，其底部角形平面使球體脫開閥座。

3閥桿繼續提升，并與閥桿螺旋槽內的導銷相互作用，使球體開始無摩擦地旋轉。

4直至到全開位置，閥桿提升到極限位置，球體旋轉到全開位置。

關閉過程

1關閉時，順時針旋轉手輪，閥桿開始下降并使球體離開閥座開始旋轉。

2繼續旋轉手輪，閥桿受到嵌于其上螺旋槽內的導銷的作用，使閥桿和球體同時旋轉90°。

3 快要關閉時，球體已在與閥座無接觸的情況下旋轉了90°。

4手輪轉動的最后幾圈，閥桿底部的角形平面機械地楔向壓迫球體，使其緊密地壓在閥座上，達到完全密封。

對夾式保溫球閥應用規范

公稱壓力：1.6MPa,2.5MPa,4.0MPa。

適用溫度范圍：-20-232℃-350℃
適用介質：水、油、氣及某些腐蝕性液體(W.O.G)

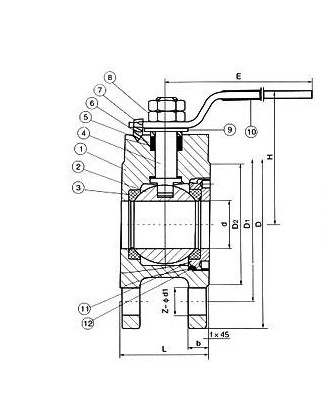

對夾式保溫球閥結構解剖圖

對夾式保溫球閥主要零件材料
序號NO 零件名稱 材質
1 閥體 不銹鋼CF8M/CF8 碳鋼WCB
2 球 不銹鋼316/304 不銹鋼SS304
3 密封墊 聚四氟乙烯PTFE 聚四氟乙烯PTFE
4 閥桿 不銹鋼316/304 不銹鋼SS304
5 填料 不銹鋼PTFE 聚四氟乙烯PTFE
6 定位鎖 不銹鋼304 不銹鋼SS304
7 手柄 不銹鋼304 不銹鋼SS304
8 閥桿螺母 不銹鋼304 不銹鋼SS304
9 填料壓蓋 不銹鋼304 不銹鋼SS304
10 手柄套 塑料Plastic 塑料Plastic
11 密封瓶帽 不銹鋼316/304 不銹鋼SS304
12 墊圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
對夾式保溫球閥主要尺寸
尺寸 15/1/2“ 20/3/4” 25/1“ 32/11/4" 40/11/2" 50/2“ 65/21/2" 80/3” 100/4“ 125/5” 150/6” 200/8“
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 32 38.5 45 55 62 72 95 120 145 200 225 275
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
l 2 2 2 3 3 3 3 3 3 3 3 3
2-G 3/8 3/8 3/8 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2 1/2


訂貨須知：
一、①對夾式保溫球閥產品名稱與型號②對夾式保溫球閥口徑③對夾式保溫球閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門對夾式保溫球閥型號，請按對夾式保溫球閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
