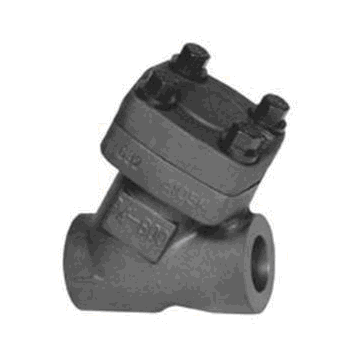

鍛鋼Y型止回閥概述
1.閥瓣作升降運動.連通管使上腔與閥門出口連通,閥瓣升起與回落時.減少沖擊和振動,并使瓣達到全行程.
2.閥體為Y型,阻力小,導向筋上堆焊硬質合金,導向套為不銹鋼材料,閥蓋運作靈活.
3.采用壓力自緊式密封.密封可靠.
4.閥瓣與閥座密封面均采用鈷基質合金堆焊而成,硬度高,抗腐蝕,抗擦傷,經久耐用.
鍛鋼Y型止回閥標準材質明細表
| 序號 |
零件名稱 |
CStoASTM |
AStoASTM |
SStoASTM |
| A105 |
F22 |
F304(L) |
F316(L) |
| 1 |
閥體 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 2 |
閥瓣 |
A276420 |
A276304 |
A276 304(L) |
A276316(L) |
| 3 |
閥蓋 |
A105 |
A182F22 |
A182F304(L) |
A182F316(L) |
| 4 |
銘牌 |
SS |
| 適用介質 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
| 適用溫度 |
—29℃～425℃ |
—29℃～550℃ |
—29℃～200℃ |
注意:客戶需求的其他材質也可采用.密封面材料配對客戶指定內件代號決定
CS=碳鋼;AS=合金鋼;SS=不銹鋼;
鍛鋼Y型止回閥結構解剖圖
鍛鋼Y型止回閥尺寸(MM)和重量(KG)
| NPS |
縮徑 |
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
|
| 全徑 |
|
3/8” |
1/2” |
3/4” |
1” |
11/4” |
11/2” |
2” |
| L |
98 |
98 |
110 |
120 |
140 |
140 |
170 |
200 |
| H（開） |
85 |
85 |
95 |
105 |
114 |
114 |
132 |
145 |
| 重量 |
3.1 |
3.0 |
3.7 |
6.5 |
8.5 |
8.0 |
10.9 |
12.5 |
鍛鋼Y型止回閥安裝與維護：
1、在管線中不要使止回閥承受重量，大型的止回閥應獨立支撐，使之不受管系產生的壓力的影響。
2、升降式垂直瓣止回閥應安裝在垂直管道上。
3、升降式水平瓣止回閥應安裝在水平管道上。
4、安裝止回閥時，應特別注意介質流動方向，應使介質正常流動方向與閥體上指示的箭頭方向相一致，否則就會截斷介質的正常流動。底閥應安裝在水泵吸水管路的底端。
5、旋啟式止回閥安裝位置不妥限制，通常安裝于水平管路，但也可以安裝于垂直管路或傾料管路上。
訂貨須知：
一、①鍛鋼Y型止回閥產品名稱與型號②鍛鋼Y型止回閥口徑③鍛鋼Y型止回閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門鍛鋼Y型止回閥型號，請按鍛鋼Y型止回閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
