產品名稱：氣動管夾閥（GJ841X-II-6L)
工作原理：
管夾閥是利用閥體同橡膠管套間的水壓或氣壓使管套變形合攏將流體截斷。
特點：
1.無壓力損失、無堵塞、無泄露，防水錘沖擊
2.特別適用于含顆粒的液——固及氣——固二相流。橡膠管套帶有纖維增強結構，耐磨、抗疲勞
閥體：鑄鐵DN25~300 鑄鋁DN25~300鑄
法蘭聯接：鑄鐵DN25~300，316LDN40~200
管套材質及溫度范圍：天然橡膠-5~80℃三元乙丙膠-5~120℃
食品級：食品級天然橡膠管套
控制介質：壓縮空氣或壓力水
控制附件：手動
產品概述：
|
口徑（DN） |
DN25~200 |
DN250~300 |
|
工作壓力 |
ma×4bar |
ma×3bar |
|
控制壓力 |
ma×6bar |
ma×4.5bar |
|
最大壓差 |
2bar |
ma×1.5bar |

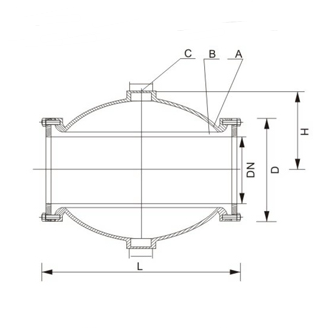

A.閥體
B.橡膠管套
C.控制流體（水或氣）入口
*手動/自動控制：外加三通手動閥或三通電磁閥控制壓縮空氣或壓力水進入閥體
氣動管夾閥（GJ841X-II-6L)尺寸及參數：
|
口徑（DN） |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
外型尺寸 |
L |
150 |
180 |
180 |
220 |
276 |
345 |
414 |
550 |
680 |
820 |
|
H |
40 |
60 |
60 |
75 |
95 |
120 |
145 |
182 |
229 |
278 |
|
I |
26 |
27 |
28 |
30 |
36 |
48 |
52 |
65 |
82 |
98 |
|
D |
150 |
165 |
200 |
200 |
220 |
250 |
285 |
340 |
405 |
480 |
|
法蘭
標準
|
PN10
DN40 |
PN10
DN50 |
PN10
DN65 |
PN10
DN80 |
PN10
DN100 |
PN10
DN125 |
PN10
DN150 |
PN10
DN200 |
PN10/20
DN250 |
PN10/20
DN300 |
*僅用于鑄鐵法蘭**可選ANSI
