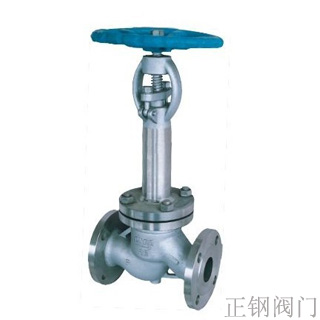

【低溫法蘭截止閥的介紹】
低溫法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。低溫法蘭截止閥只適用于全開和全關，不允許作調節和節流。
【低溫法蘭截止閥執行的標準】
設計規范：GB/T 12235
結構長度：GB/T 12221
法蘭連接：JB/T 79
試驗與檢驗：JB/T 9002
產品標識：GB/T 12220
供貨規范：JB/T 7928

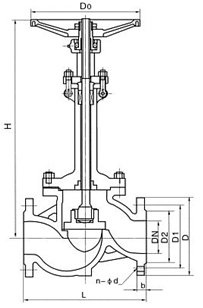

【低溫法蘭截止閥結構圖】
【低溫法蘭截止閥主要零部件材料】
|
零件名稱 |
材料 |
|
DJ41W-16~40P |
DJ41W-16R~40R |
|
閥體、閥蓋 |
鉻鎳鈦鋼 |
鉻鎳鉬鈦鋼 |
|
閥板 |
|
閥桿 |
|
螺母 |
鋁鐵青銅 |
|
手輪 |
灰鑄鐵、可鑄鍛鐵 |
【低溫法蘭截止閥主要連接尺寸】
| 公稱通徑 |
主要外形尺寸和連接尺寸 |
H |
| L |
D |
D1 |
D2 |
b |
Z-d |
D0 |
-46℃ |
-101℃ |
-196℃ |
| DJ41Y-16P DJ41Y-16R |
| 50 |
230 |
160 |
125 |
100 |
16 |
4-18 |
240 |
460 |
480 |
520 |
| 65 |
290 |
180 |
145 |
120 |
18 |
4-18 |
280 |
475 |
505 |
525 |
| 80 |
310 |
195 |
160 |
135 |
20 |
8-18 |
280 |
520 |
550 |
590 |
| 100 |
350 |
215 |
180 |
155 |
20 |
8-18 |
320 |
545 |
575 |
615 |
| 125 |
400 |
245 |
210 |
185 |
22 |
8-18 |
360 |
590 |
620 |
660 |
| 150 |
480 |
280 |
240 |
210 |
24 |
8-23 |
400 |
650 |
650 |
730 |
| 200 |
600 |
335 |
295 |
265 |
26 |
12-23 |
400 |
850 |
850 |
930 |
| 250 |
730 |
405 |
355 |
320 |
30 |
12-25 |
450 |
956 |
986 |
1036 |
| 300 |
850 |
460 |
410 |
375 |
30 |
12-25 |
500 |
1095 |
1125 |
1175 |
| DJ41Y-25P DJ41Y-25R |
| 50 |
230 |
160 |
125 |
100 |
20 |
4-18 |
240 |
460 |
480 |
520 |
| 65 |
290 |
180 |
145 |
120 |
22 |
8-18 |
280 |
475 |
505 |
525 |
| 80 |
310 |
195 |
160 |
135 |
22 |
8-18 |
280 |
520 |
550 |
590 |
| 100 |
350 |
230 |
190 |
160 |
24 |
8-23 |
320 |
545 |
575 |
615 |
| 125 |
400 |
270 |
220 |
188 |
28 |
8-25 |
360 |
590 |
620 |
660 |
| 150 |
480 |
300 |
250 |
218 |
30 |
8-25 |
400 |
650 |
680 |
730 |
| 200 |
600 |
360 |
310 |
278 |
34 |
12-25 |
400 |
850 |
880 |
930 |
| 250 |
730 |
425 |
370 |
332 |
36 |
12-30 |
450 |
956 |
986 |
1036 |
| 300 |
850 |
485 |
430 |
390 |
40 |
16-30 |
500 |
1095 |
1125 |
1175 |
| DJ41Y-40P DJ41Y-40R |
| 50 |
230 |
160 |
125 |
100 |
20 |
- |
240 |
483 |
504 |
546 |
| 65 |
290 |
180 |
145 |
120 |
22 |
- |
280 |
499 |
530 |
551 |
| 80 |
310 |
195 |
160 |
135 |
22 |
- |
280 |
546 |
578 |
620 |
| 100 |
350 |
230 |
190 |
160 |
24 |
- |
320 |
572 |
604 |
646 |
| 125 |
400 |
270 |
220 |
188 |
28 |
- |
360 |
620 |
61 |
693 |
| 150 |
480 |
300 |
250 |
218 |
30 |
- |
400 |
683 |
741 |
767 |
| 200 |
600 |
360 |
320 |
282 |
38 |
- |
400 |
893 |
924 |
977 |
| 250 |
730 |
425 |
385 |
345 |
42 |
- |
450 |
1004 |
1035 |
1088 |
| 300 |
850 |
485 |
450 |
408 |
46 |
- |
500 |
1150 |
1181 |
1234 |
【低溫法蘭截止閥結構特點】
1.產品按國家標準GB12235，結構合理,密封可靠，性能優良、造形美觀。
2.閥瓣、閥座的密封面采用硬質合金堆焊或本體加工而成，耐磨、耐低溫溫，耐腐蝕，抗擦傷性能好、使用壽命長。
3.閥桿經調質和表面處理，有良好的耐腐蝕性和抗擦傷性。
4.可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。
5.閥體材料品種齊全，填料、墊片根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。
【低溫法蘭截止閥安裝注意事項】
1. 手輪、手柄操作的截止閥可安裝在管道的任何位置上。
2. 手輪、手柄及微動機構，不允許作起吊用。
3. 介質的流向應與閥體所示箭頭方向一致。
訂貨須知：
一、①低溫法蘭截止閥產品名稱與型號②低溫法蘭截止閥口徑③低溫法蘭截止閥是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定正鋼閥門低溫法蘭截止閥型號，請按低溫法蘭截止閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的正鋼閥門專家為您審核把關。
感謝您向我們發出訂單我們會在最短時間與您聯系!
